自來水管網的水進入穩流調節罐，調節罐內的空氣行真空控制器排除，待水流充滿后，真空控制器自動關閉。當自來水管網壓力能夠滿足用水需求時，系統由旁通止回閥向用水管網直接供水;當自來水管網壓力不能滿足用水需求時，系統壓力信號又通討壓力變送器反饋給變頻控制器，此時水泉運行，并根據用水量的 大小自動調節轉速恒壓供水，若運轉水泵達到工頻轉速時則啟動另一臺水泵變頻運轉。水泵供水時，如果自來水管網的水量大于水泵流量，系統保持正常供水;用水高峰時，若自來水管網水量小于水泵流量時，穩流調節罐內的水作為補充水源仍能正常供水。確保了自來水管網不產生負壓。用水高峰過后，系統又恢復到正常供水狀態。當自來水管網停水，造成穩流調節罐液位不斷下降，液位探測器將信號反饋給變頻控制器，水泵自動停機，以保護水泵機組。

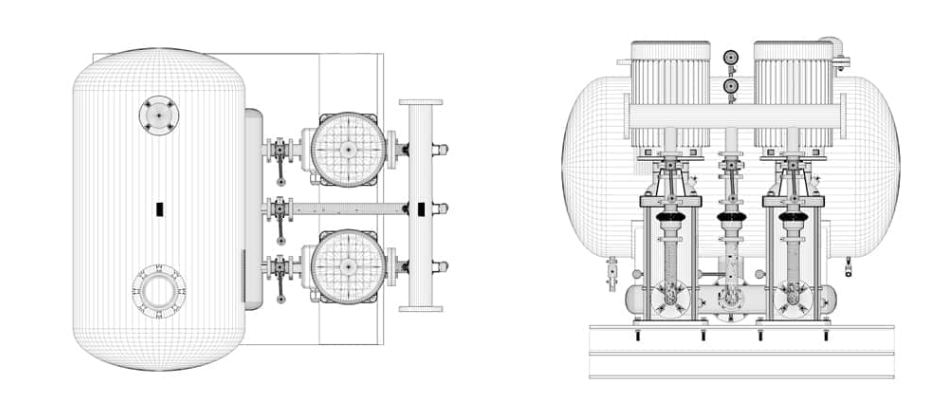

無負壓供水系統
